J-punktet: det lille punkt, som alle ST-målinger afhænger af

J-punktet er det sted på EKG-kurven, hvor QRS-komplekset går over i ST-segmentet. Det er en lille detalje, men næsten alle ST-målinger udføres her, og mange af de mest forvekslede EKG-fund hører til lige på dette sted: tidlig repolarisering, Brugadas syndrom, Osborn-bølger ved hypotermi og fysiologisk J-punktsdepression ved belastning. Denne artikel forklarer, hvordan J-punktet opstår, hvordan det identificeres og måles, hvad J-60 og J-80 er, og hvordan man skelner de godartede fund fra de farlige.

Artiklen hænger tæt sammen med ST-segmentet, QRS-komplekset og T-bølgen, og supplerer de eksisterende gennemgange af ST-segmentet, tidligt repolarisationsmønster og J-bølgesyndromer.

Definition

J-punktet (J står for "junction", overgang) er det punkt, hvor QRS-komplekset slutter, og ST-segmentet begynder. På det tidspunkt er hovedparten af ventriklens celler depolariseret og befinder sig i aktionspotentialets plateaufase (fase 2). Når alle celler har næsten samme membranpotentiale, er der ingen netto elektrisk strøm, og kurven er isoelektrisk, det vil sige i niveau med basislinjen. Det normale J-punkt ligger derfor i niveau med basislinjen eller kun få tiendedele af en millimeter derover.

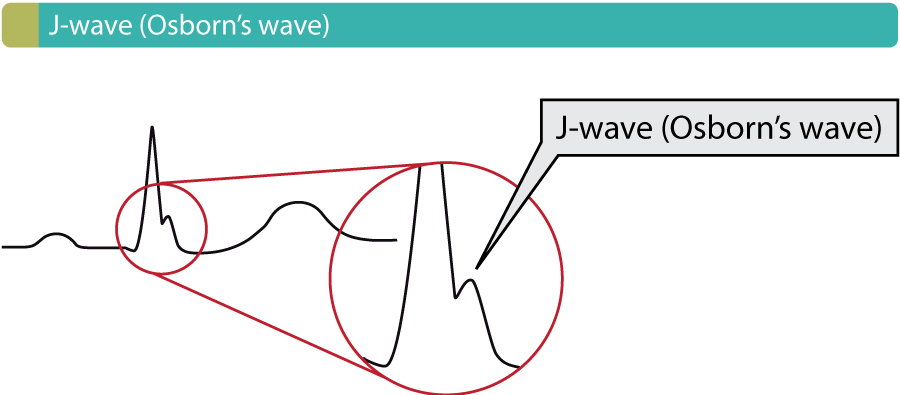

En J-bølge (også kaldet Osborn-bølge) er et selvstændigt udsving, hak (notch) eller slur, der ses i overgangen mellem QRS og ST. Hakket kan sidde i selve nedgangen af R-bølgen (end-QRS notch) eller som en tydelig pukkel efter komplekset.

Hvorfor afviger J-punktet?

J-punktet forskydes, når der i slutningen af QRS stadig er spændingsforskelle i ventrikelmyokardiet. Der er tre hovedmekanismer.

1. Transmural gradient ved fase 1. I epikardiet har aktionspotentialet en tydelig "spike and dome"-form, fordi den transiente udadgående kaliumstrøm (Ito) giver et markant hak i fase 1. I endokardiet er hakket mindre. Forskellen mellem de to lag skaber en spændingsgradient, som på overfladen ses som en J-bølge. Gradienten forstørres, når Ito øges, eller når indadgående strømme (natrium og calcium) svækkes. Det forklarer, hvorfor J-bølger ses ved hypotermi, Brugadas syndrom og hos nogle med tidlig repolarisering, og hvorfor natriumkanalblokkere kan afsløre eller forstærke dem.
2. Skadestrømme. Iskæmi, betændelse (perikarditis og myokarditis) og andre tilstande ændrer cellernes membranpotentiale og skaber en spændingsforskel mellem friskt og påvirket væv. Det forskyder J-punkt og ST-segment.
3. Asynkron afslutning af depolarisering. Ikke alle celler når plateaufasen på nøjagtig samme tidspunkt. Ved høj hjertefrekvens, hyperventilation eller under arbejde er forskellen større, og J-punktet trækkes ned (J-punktsdepression), selv om hjertet er sundt.

Sådan identificerer og måler du J-punktet

1. Find slutningen af QRS. Det er det sted, hvor den stejle afbøjning slutter, og kurven skifter retning eller hældning og følger ST-segmentet.
2. Vælg referencelinjen. Den internationale konvention er PR-segmentet (fra slutningen af P-bølgen til begyndelsen af QRS). Ved høj frekvens er PR-segmentet kort og kan være skjult af forudgående T-bølge eller P-bølge. Så kan TP-segmentet (mellem T-bølgen og næste P-bølge) bruges som alternativ reference. De to referencer giver ikke helt samme resultat, så brug den samme ved sammenligning mellem EKG'er.
3. Mål lodret afstand fra referencelinjen til J-punktet i millimeter. Med standardkalibrering (10 mm = 1 mV) er 1 mm = 0,1 mV. Positiv forskel betyder ST-elevation, negativ ST-depression.
4. Bekræft i sammenhængende afledninger. Et fund tæller kun, hvis det ses i mindst to anatomisk sammenhængende afledninger.
5. Kontrollér kalibrering og filter. Et kraftigt højpasfilter kan flytte ST-niveauet. Baselinedrift gør målingen usikker.

Kriterier for ST-afvigelse målt i J-punktet

Den fjerde universelle definition af myokardieinfarkt (Thygesen m.fl., 2018) anbefaler fortsat J-punktet som målepunkt for ST-afvigelse ved akut iskæmi.

Kriterierne gælder i den kliniske situation, hvor der er mistanke om akut iskæmi, og de fortolkes sammen med symptomer, tidligere EKG og troponin. Se den fjerde universelle definition af myokardieinfarkt og den nyere femte universelle definition.

J-60 og J-80

Når J-punktet i sig selv er upålideligt, måles ST-afvigelsen et stykke efter det. J-60 ligger 60 ms og J-80 80 ms efter J-punktet. Ved 25 mm/s svarer 60 ms til 1,5 lille tern og 80 ms til 2 tern. Metoden er standard ved arbejds-EKG, hvor J-punktsdepression er fysiologisk og hyppig, og hvor spørgsmålet er, om ST-segmentet vender tilbage til basislinjen. Et fund tolkes typisk som positivt ved mindst 1 mm horisontal eller nedadskrånende ST-depression målt 60 til 80 ms efter J-punktet. Opadskrånende depression, hvor ST-segmentet ved J-60 eller J-80 er mindre end 1 mm under basislinjen, er normal ved belastning. Se arbejds-EKG og fortolkning af træningsstresstest.

J-punktsdepression

J-punktsdepression er hyppig og i de fleste tilfælde fysiologisk eller uspecifik. Den ses ved:

• Fysisk belastning og hyperventilation (opadskrånende ST-segment, normalisering inden for få minutter efter belastningens ophør).
• Takykardi, især supraventrikulær takykardi, hvor depressionen typisk ses i V4 til V6.
• Sympatisk aktivering, hypokaliæmi og digoxin.

Ved horisontal eller nedadskrånende depression, især hos en patient med brystsmerter, skal iskæmi overvejes, se ST-segmentdepression ved myokardieiskæmi.

J-punktselevation og J-bølger

J-punktet kan være hævet i fire forskellige kliniske sammenhænge.

Normalvariant

Let J-punktselevation med konkavt opadvendt ST-segment er hyppig hos unge mænd, især i V2 og V3, og hos atleter. Op til de grænser, der er angivet i tabellen ovenfor, er det normalt. Hos kvinder er elevationen i V2-V3 mindre.

Tidlig repolarisering

Tidlig repolarisering er et EKG-mønster, ikke en sygdom. Definitionen har varieret mellem konsensusdokumenter. Ifølge MacFarlane m.fl. (2015) kræves:

• Hak eller slur i overgangen mellem R-bølge og ST-segment.
• J-peak på mindst 1 mm (0,1 mV) over basislinjen i mindst to sammenhængende afledninger. V1 til V3 indgår ikke, fordi tolkningen her blandes med højre grenblok og Brugadas syndrom.
• QRS-varighed under 120 ms.

ST-segmentet er typisk konkavt og ofte forhøjet, og T-bølgerne er fremtrædende. Forhøjelse af ST-segmentet er hyppig, men ikke et krav. Forekomsten i vestlige befolkninger angives til cirka 5 til 13 %, og mønstret er hyppigere hos unge, mænd, atleter og sorte. Hakket eller sluren beskrives med begreberne J-onset, J-peak og J-termination. Er der ST-elevation, måles den i J-termination, det vil sige der, hvor hakket eller sluren går over i ST-segmentet.

Siden Haïssaguerre m.fl. i 2008 viste, at tidlig repolarisering var hyppigere hos overlevende efter idiopatisk ventrikelflimmer end hos kontrolpersoner, har mønstret været knyttet til en øget risiko for pludselig hjertedød. Den relative risiko er forhøjet, men den absolutte risiko er meget lav hos den enkelte, og hovedparten af personer med mønstret får aldrig arytmier. Faktorer, der taler for højere risiko, er:

• Mønstret i de inferiore afledninger (II, III og aVF).
• Høj J-punktselevation, i en finsk kohorte over 0,2 mV i inferiore afledninger.
• Horisontalt eller nedadgående ST-segment efter J-punktet frem for hurtigt opadstigende.
• Synkope, uforklaret hjertestop i familien eller overlevet hjertestop.

Isoleret tidlig repolarisering uden symptomer og familiehistorie kræver som udgangspunkt hverken behandling eller aktivitetsrestriktioner. Hos overlevende efter hjertestop med tidlig repolarisationssyndrom anbefales ICD (klasse I) i ESC's retningslinjer fra 2022. Den fulde gennemgang findes i tidligt repolarisationsmønster og når retningslinjer forvirrer EKG-kriterier.

Osborn-bølge ved hypotermi

En tydelig, kuplet J-bølge (Osborn-bølge) i flere afledninger, mest i de laterale og prækordiale, er karakteristisk for hypotermi. Amplituden øges, jo lavere temperaturen er, og bølgen ses typisk ved en kernetemperatur under cirka 32 °C. Samtidig ses som regel bradykardi, forlængede intervaller og skælvartefakter. Osborn-bølger er beskrevet ved svær hypercalcæmi og ved intrakraniel patologi, og kan ses i forbindelse med ventrikelflimmer. Se hjertestop ved hypotermi.

Brugadas syndrom

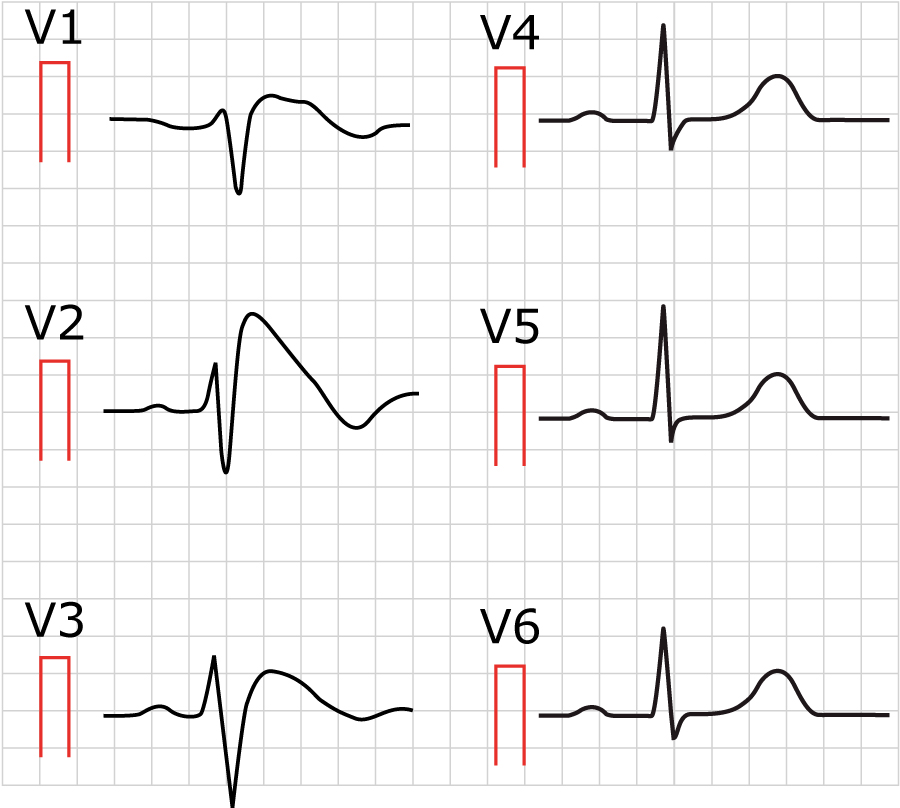

Brugadas syndrom er en arvelig kanalopati med øget risiko for ventrikulære arytmier og pludselig død. Karakteristisk er J-punktselevation i højre prækordiale afledninger (V1 til V2, nogle gange V3), som kan forveksles med højre grenblok.

• Type 1 (coved): J-punktselevation på mindst 2 mm (0,2 mV) i mindst én højre prækordial afledning, fulgt af nedadskrånende, konvekt ST-segment og negativ T-bølge. Kun type 1 er diagnostisk, hvad enten den ses spontant eller efter provokation med natriumkanalblokker.
• Type 2 (saddleback): J-punktselevation på mindst 2 mm med ST-segment, der er mindst 1 mm forhøjet og har en sadelform, og positiv eller bifasisk T-bølge. Type 2 er ikke diagnostisk alene.

Elektroder placeret i andet til fjerde interkostalrum kan afsløre mønstret bedre end standardplacering. Feber, elektrolytforstyrrelser og natriumkanalblokerende medicin kan fremkalde eller forstærke det. Se Brugadas syndrom.

Når J-punktet sidder forkert: sekundære og andre årsager

J-punktselevation og ST-forandringer ses også ved:

• Perikarditis og myokarditis: diffus konkav ST-elevation og PR-depression. Se perikarditis.
• Akut myokardieinfarkt: konveks eller lige ST-elevation med reciprokke forandringer. Se ST-segmentforhøjelse ved akut myokardieiskæmi.
• Venstre grenblok og venstre ventrikelhypertrofi: ST-elevation i afledninger med dyb S-bølge (diskordans).
• Hyperkaliæmi, takotsubo, lungeemboli, kardioversion og venstre ventrikelaneurisme.

Tidlig repolarisering eller STEMI?

Sammenligning med tidligere EKG er det mest værdifulde enkeltstående redskab. Hos en patient med brystsmerter og tvivlsom elevation afgør klinik, serie-EKG og troponin, ikke formen alene.

Kliniske konsekvenser

• Måling. Brug J-punktet til akut iskæmivurdering og J-60 eller J-80 til arbejds-EKG. Skriv, hvilket punkt du har brugt.
• Alarmtegn. J-punktselevation sammen med synkope, hjertestop, familiehistorie med pludselig død under 40 år eller coved morfologi i V1 og V2 kræver kardiologisk vurdering.
• Hypotermi. Osborn-bølger bør føre til temperaturmåling, hvis den ikke er målt.
• Brugada. Undgå medicin, der er kontraindiceret ved Brugadas syndrom, og behandl feber aktivt hos kendt Brugada. Se Brugadas syndrom.
• QT-måling. J-punktet er også slutpunktet for QRS i JT-intervallet (QT minus QRS), som kan bruges ved bredt QRS. Se QT-tid og QTc.

Vanlige fejl

1. At måle ST-afvigelse fra et forkert referencepunkt, for eksempel i forhold til den foregående T-bølge ved takykardi.
2. At bruge J-60 eller J-80 i den akutte iskæmivurdering, eller at bruge J-punktet ved arbejds-EKG uden at tage hensyn til fysiologisk J-punktsdepression.
3. At kalde alt J-punktsløft for godartet tidlig repolarisering.
4. At forveksle Brugadas type 1 med højre grenblok og omvendt.
5. At glemme, at J-punktselevation i V2 og V3 har aldersspecifikke og kønsspecifikke grænser.
6. At overse Osborn-bølger hos en bradykard, kold patient.
7. At undlade at sammenligne med et tidligere EKG.

Checkliste

• Slutningen af QRS identificeret, reference (PR- eller TP-segment) valgt.
• ST-afvigelse målt i J-punktet (akut iskæmi) eller J-60/J-80 (arbejds-EKG).
• Grænseværdier tilpasset afledning, alder og køn.
• Hak eller slur i slutningen af QRS: tidlig repolarisering overvejet, mønstret kategoriseret efter lokalisation (inferior eller lateral) og morfologi.
• V1 til V3 vurderet for coved eller saddleback (Brugada).
• Kernetemperatur og calcium overvejet, hvis J-bølger er udtalte.
• Serie-EKG og tidligere EKG sammenlignet, symptomer og troponin inddraget.

Sammenfatning

J-punktet er overgangen mellem QRS og ST. Det er referencepunktet for måling af ST-elevation og ST-depression ved akut iskæmi, mens J-60 eller J-80 anvendes ved arbejds-EKG. J-punktet forskydes af spændingsforskelle i myokardiet: fysiologisk ved belastning og tidlig repolarisering, patologisk ved iskæmi, perikarditis, Brugadas syndrom og hypotermi. Tidlig repolarisering er hyppig og i langt de fleste tilfælde godartet, men inferiore afledninger, høj amplitude, horisontalt ST-segment og symptomer eller familiehistorie kan pege på øget risiko.
